2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案

2014-07-26 19:39:45|  分类: 2015届高考复习资|举报|字号 订阅

1、一个未知电阻,无法估计其电阻值,某同学用伏安法测量此电阻,用如图所示(a)(b)两种电路各测一次,用图(a)测得的数据是3.0 V,3.0 mA.用图(b)测得的数据是2.9 V,4.0 mA,由此可知,用图   测得Rx的误差较小,测量值Rx=

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

解析:对比两次测量中电压和电流的变化量,电压的变化量为原电压的2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客,电流的变化量为原电流的2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客,说明电压的变化量远小于电流的变化量.因此,电流表分压不明显,即电流表内阻RA?Rx,所以采用图(a)测量时误差较小,且Rx=2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客=2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客Ω=1 000 Ω.

答案:(a) 1 000 Ω

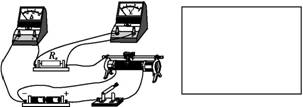

2、为了精确测量合金丝的电阻Rx,设计出如图()所示的实验电路图,按照该电路图完成图()中的实物电路连接.

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

解析:实物电路连接如图所示.

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

答案:见解析


3、某学习小组用伏安法测量一未知电阻Rx的阻值,给定器材及规格为:

电流表A(量程为0~5 mA,内阻约为10 Ω);

电压表V(量程为0~3 V,内阻约为3 kΩ);

最大阻值约为50 Ω的滑动变阻器;

电源E(电动势约3 V);

开关S、导线若干.

(1)由于不知道未知电阻的阻值范围,先采用如图电路试测,读得电压表示数大约为2.0 V.电流表示数大约为4.0 mA,则未知电阻阻值Rx大约为    Ω;

(2)经分析,该电路测量误差较大,需要作改进.请在方框内画出改进后的测量原理图;

(3)用改进后的电路进行测量,其测量值    (填“等于”、“小于”或“大于”)真实值.

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

解析:由欧姆定律,未知电阻阻值Rx大约为Rx=U/I=500 Ω;该电路为电流表外接,测量误差较大,应该改为电流表内接,其电路图如图所示,用改进后的电路进行测量,其测量值大于真实值.

 2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

答案:(1)500 (2)见解析 (3)大于


4、一个额定功率为0.1 W的电阻,其阻值不详.用欧姆表粗测其阻值,其结果约为1 000 Ω,现有下列器材,试选择合适的器材及适当的电路,较精确地测定该电阻的阻值.

A.电流表,量程0~500 μA,内阻约150 Ω

B.电流表,量程0~10 mA,内阻约10 Ω

C.电压表,量程0~3 V,内阻约5 kΩ

D.电压表,量程0~15 V,内阻约10 kΩ

E.干电池两节,每节电动势为1.5 V

F.直流稳压电源,输出电压12 V,额定电流1 A

G.滑动变阻器,0~50 Ω,额定电流0.5 A

H.开关一只,导线若干

(1)电流表应该选择    ,电压表应该选择    ,电源应该选择    (填字母代号).

(2)请在下列实验电路图中选择合适的电路图(  )

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客   2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

解析:(1)根据额定功率为0.1 W,由P=I2R可得最大电流为0.01 A,电流表应该选择量程0~10 mA的电流表B;电压表应该选择量程0~15 V的电压表D;电源应该选择输出电压为12 V的直流稳压电源F.

(2)由于待测电阻较大,选择电流表内接;由于滑动变阻器阻值范围0~50 Ω,需要设计成分压电路,合适的电路图为B.

答案:(1)B D F (2)B


5、欲用伏安法测定一个阻值约为5 Ω左右的未知电阻,要求测量结果尽量准确,现备有以下器材:

A.电池组(3 V,内阻1 Ω)

B.电流表(0~3 A,内阻0.0125 Ω)

C.电流表(0~0.6 A,内阻0.125 Ω)

D.电压表(0~3 V,内阻3 kΩ)

E.电压表(0~15 V,内阻15 kΩ)

F.待测电阻

G.开关、导线

H.滑动变阻器(0~20 Ω,额定电流1 A)

I.滑动变阻器(0~2 000 Ω,额定电流0.3 A)

(1)上述器材中应选用的是    (填写各器材前的字母代号).

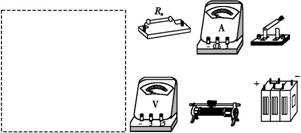

(2)为使通过待测电阻的电流能在0~0.5 A范围内改变,请在虚线框中画出测量待测电阻Rx的原理电路图,然后根据你设计的电路图将给定的器材连成实验电路.

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

解析:(1)由待测电阻约为5 Ω和电池组电动势为3 V,可知通过待测电阻的最大电流为0.6 A,故电流表应选C.滑动变阻器应选H;电池组的电动势为3 V,待测电阻两端电压不超过3 V,故电压表选D.

(2)该题中,Rx<2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客,应该采用电流表外接法.因为要求待测电阻的电流从零开始变化,只能采用分压式接法.电路图及实物连接图如图所示.

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

答案:(1)A、C、D、F、G、H (2)见解析


6、某些固体材料受到外力后除了产生形变,其电阻率也要发生变化.这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”.现用如图()所示的电路研究某长薄板电阻Rx的压阻效应,已知Rx的阻值变化范围为几欧到几十欧,实验室中有下列器材:

A.电源E(3 V,内阻约为1 Ω)

B.电流表A1(0.6 A,内阻r1=5 Ω)

C.电流表A2(0.6 A,内阻r2约为1 Ω)

D.开关S,定值电阻R0

(1)为了比较准确测量电阻Rx,请完成虚线框内电路图的设计.

(2)在电阻Rx上加一个竖直向下的力F(设竖直向下为正方向),闭合开关S,记下电表读数,A1读数为I1,A2读数为I2,得Rx=    (用字母表示).

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

(3)改变力的大小,得到不同的Rx值.然后让力反向从下向上挤压电阻,并改变力的大小,得到不同的Rx值.最后绘成图像如图(乙)所示.除观察到电阻Rx的阻值随压力F增大而均匀减小外,还可得到的结论是        .当F竖直向下时可得Rx与所受压力F的数值关系式是Rx=

解析:(1)由于Rx的阻值变化范围为几欧到几十欧,故用内阻已知的电流表A1作为电压表使用,由于A2内阻为近似值,故电流表A2应连在干路上,即可测出电阻Rx的阻值.电路设计如图所示.

 2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

(2)由并联电路规律可得:

I1r1=(I2-I1)Rx,解得Rx=2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客.

(3)从题图(乙)中可以看出压力方向改变,其阻值不变,其阻值与压力关系为一次函数.由图像可知,Rx=16-2F.

答案:(1)见解析 (2)2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客 (3)压力反向,阻值不变 16-2F


7、为了测量一微安表头A的内阻,某同学设计了如图所示的电路.图中,A0是标准电流表,R0RN分别是滑动变阻器和电阻箱,SS1分别是单刀双掷开关和单刀单掷开关,E是电池.完成下列实验步骤中的填空:

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

(1)将S拨向接点1,接通S1,调节    ,使待测表头指针偏转到适当位置,记下此时    的读数I;

(2)然后将S拨向接点2,调节    ,使 , 记下此时RN的读数;

(3)多次重复上述过程,计算RN读数的    ,此即为待测微安表头内阻的测量值.

解析:替代法测电阻,保证电流相同,则可以用已知电阻器的数值代替待测电阻,所以接通S1,将S拨向1调节R0,记下此时A0的读数I,然后S拨向2,调节电阻箱RN,使A0的读数仍为I,记下此时RN的读数,多次重复操作,取RN读数的平均值,减小实验误差.

答案:(1)R0 A0 (2)RN A0的读数仍为I (3)平均值


8、()是测量电阻Rx的原理图.学生电源输出电压可调,电流表量程选0.6 A(内阻不计),标有长度刻度的均匀电阻丝ab的总长为30.0 cm.

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

①根据原理图连接图(乙)的实物图.

②断开S2,合上S1;调节电源输出电压为3.0 V时,单位长度电阻丝的电压u=    V/cm.记录此时电流表A1的示数.

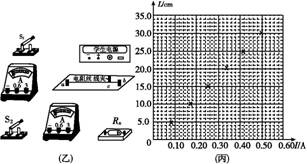

③保持S1闭合,合上S2;滑动c点改变ac的长度L,同时调节电源输出电压,使电流表A1的示数与步骤②中记录的值相同,记录长度L和A2的示数I.测量6组L和I值,测量数据已在图(丙)中标出,写出Rx与L、I、u的关系式Rx=    ;根据图(丙)用作图法算出Rx=    Ω.

解析:①实物连接如图所示.

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

②断开S2,合上S1时,电阻丝两端的电压为3.0 V,则电阻丝单位长度的电压为u=2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客=0.1 V/cm.

③由于电流表A1的示数不变,则ac段单位长度上的电压不变,Rx两端的电压为Lu,根据欧姆定律有Rx=2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客.L=2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客I,作出图像,如图所示,由图线的斜率求得Rx=6 Ω.

2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客

答案:①见解析 ②0.1 ③2015一轮复习第七章 恒定电流第3课时 电学实验基础课时练试题及解析答案 - dsl62389 - 学苑博客 6
